Компания XINJE представила новый компактный EtherCAT Slave контроллер LC5E-32T4.
LC5E-32T4 является ведомым устройством EtherCAT, которое может взаимодействовать с любым ведущим устройством, поддерживающим протокол EtherCAT.
Гибкость: возможность локального расширения
LC5E-32T4 поддерживает расширение до 16 правых и 1 левого модуля ED, предоставляя широкий выбор типов расширений, включая дискретный ввод/вывод, аналоговые сигналы, температурные датчики и системы взвешивания. Это позволяет легко удовлетворить потребности широкого числа пользователей.
Скорость передачи данных по шине EtherCAT
Шина EtherCAT обеспечивает мгновенный обмен данными между ведущими и ведомыми станциями, превосходя традиционные сетевые методы передачи. Поддерживая максимальный объем входных/выходных PDO данных до 1280 байт, она значительно улучшает скорость отклика системы и точность управления, что особенно важно в интегрированных системах управления, сбора и обработки данных.
Простота настройки контроллера
Нет необходимости писать сложные инструкции и программу. Конфигурация интерфейса позволяет реализовать быстрое взаимодействие данных ведущей и ведомой станций. Для настройки контроллера используется ПО XDPPro, которое разработано самим производителем. Также пользователям доступна опция программирования на языке C, что расширяет функционал контроллера, позволяя ему подключаться к устройствам, не имеющим стандартных протоколов передачи данных.
Коммуникационные интерфейсы
Наличие Ethernet-порта RJ45 гарантирует высокую скорость и эффективность передачи данных.
Наличие СОМ портов RS-232\485 обеспечивает возможности для расширения системы. LC5E-32T4 поддерживает стандартные протоколы, такие как Modbus-TCP, MODBUS-RTU/ASCII и TCP/IP.
Надежность: распределенное управление для разгрузки главной станции

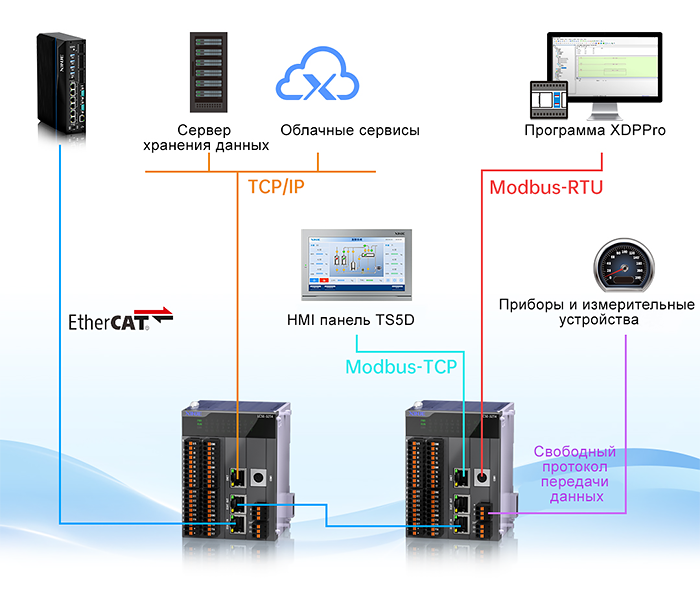

LC5E-32T4 может собирать разнообразные данные в распределенной системе управления, такие как температура, давление, расход топлива и т.д., и передавать их на главный ПЛК или центральный компьютер для дальнейшей обработки и анализа. Такое распределение задач управления на ведомые устройства помогают снижать нагрузку на процессор и память главного устройства.
Основные функции LC5E-32T4:
- 4 канала высокоскоростного счетчика с частотой 50kHz/80kHz
- 4 оси синхронного высокоскоростного позиционирования с частотой 100kHz
- Максимальная поддержка ввода/вывода до 542 точек
- Объем памяти для программ 1 МБ
- Поддержка функции онлайн-загрузки
- Программирование на языках LD и C
- Скорость обработки базовых инструкций 0.01~0.03 мкс
- Высокая эффективность, легкость отладки, улучшенная стабильность системы
- Тонкий дизайн, подходящий для установки в ограниченном пространстве
