Компания Xinje предлагает передовое решение для сверлильно-фрезерных станков по обработке алюминиевых профилей, ориентированное на производителей алюминиевых дверей и окон, стремящихся к высокой точности, эффективности и автоматизации производства.
Отраслевой контекст

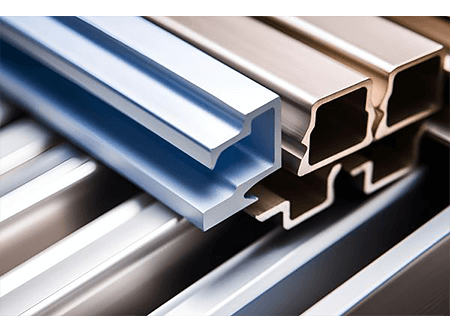

Алюминиевые двери и окна обладают значительными преимуществами перед пластиковыми аналогами, включая высокую прочность, долговечность и эстетичный внешний вид. За более чем 30 лет развития в Китае алюминиевые конструкции значительно расширили свое присутствие на рынке, вытеснив традиционные материалы. В последние годы наблюдается резкий рост спроса на алюминиевые двери и окна, что стимулирует производителей оборудования к разработке решений, обеспечивающих низкие издержки, высокую производительность, разнообразие продукции и точность обработки.
Технологический процесс

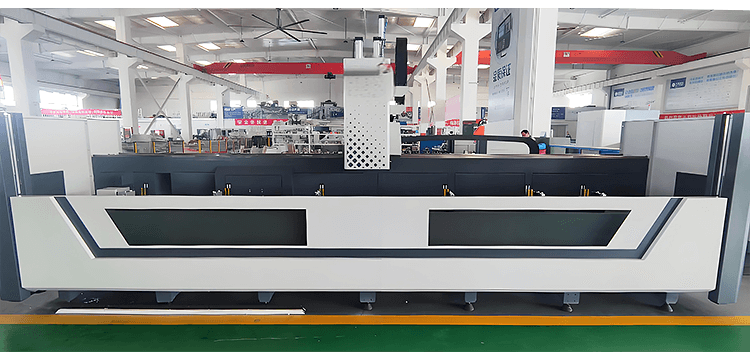

Станок для сверления и фрезерования алюминиевых профилей предназначен для обработки дверей и окон, предлагая:
- Богатый набор шаблонов и схем петель.
- Высокую скорость и точность обработки (погрешность до 0,05 мм).
- Широкий функционал и мощные возможности.

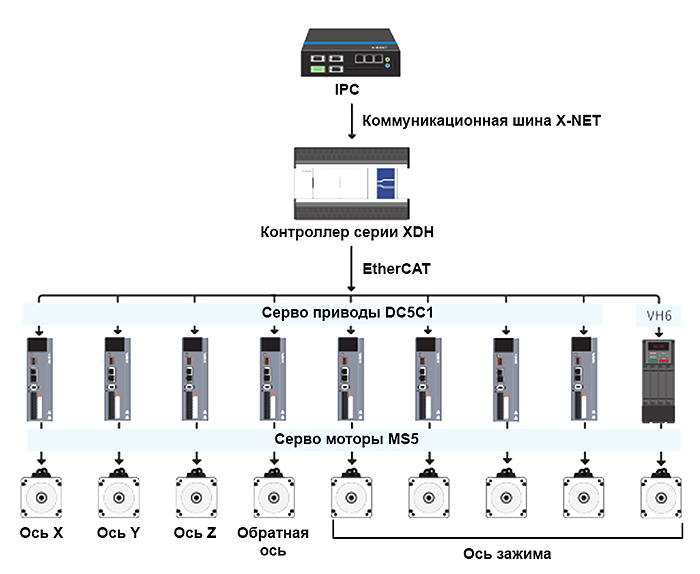

Архитектура системы управления
Система управления станком включает пять основных компонентов:
- Интегрированный сенсорный промышленный компьютер: обеспечивает редактирование графики, обработку данных и управление траекториями.
- Контроллер серии XDH: выполняет PLC-программы, управляет до 10 позициями и взаимодействует с сервоприводами через шину EtherCAT.
- Сервопривод DS5C1 и серводвигатель MS5: компактные и высокоскоростные, обеспечивают точное выполнение команд.
- Частотный преобразователь VH6: управляет запуском, остановкой и скоростью шпинделя.
- Шина EtherCAT: гарантирует высокоскоростную и надежную коммуникацию между компонентами системы.
Преимущества решения
- Высокоскоростная шина EtherCAT: обеспечивает быструю и стабильную передачу данных.
- Масштабируемость: легко интегрируется с программами проектирования дверей и окон.
- Высокий уровень автоматизации: поддерживает редактирование на месте и прост в освоении.
- Автоматическая смена инструмента: облегчает эксплуатацию станка.
- Диагностика неисправностей: включает функции системного журнала и самодиагностики.
- Автоматическая настройка сервоприводов: позволяет автоматически оптимизировать параметры сервоприводов.
- Поддержка лазерной обработки: обеспечивает высокую частоту обработки.
Это решение от Xinje представляет собой современный подход к автоматизации производства алюминиевых дверей и окон, обеспечивая высокую производительность, точность и надежность при минимальном участии оператора.
