Пневмоострова DECOWELL

Модульные пневмоострова для современной промышленной автоматизации: MTC, EV и EV-FD. Поддержка Industrial Ethernet, IP67/IP65, гибкая конфигурация клапанов и инженерный подбор под задачу.

Конфигуратор Сравнить серии Документация
Пневмоострова DECOWELL MTC EV EV-FD

Что такое пневмоостров

Пневмоостров DECOWELL — это модульная система распределения сжатого воздуха и управления пневматическими исполнительными механизмами в одном узле. Он объединяет клапанный массив, пневматическую базу и коммуникационный интерфейс, сокращая количество проводки и упрощая интеграцию в систему автоматизации.

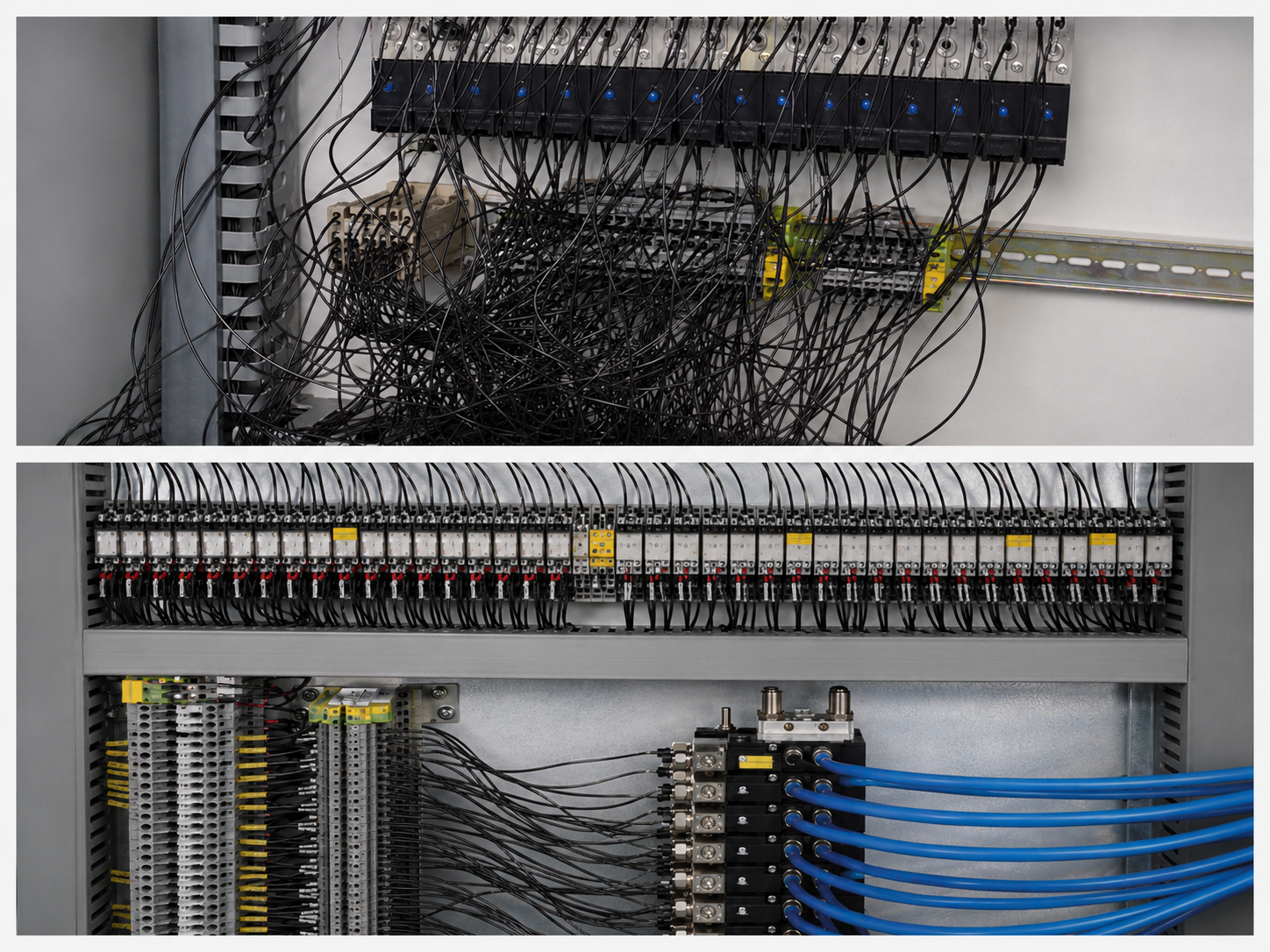

Традиционная схема

  • Отдельные клапаны
  • Много кабелей и соединений
  • Сложнее монтаж и диагностика
  • Больше времени на запуск

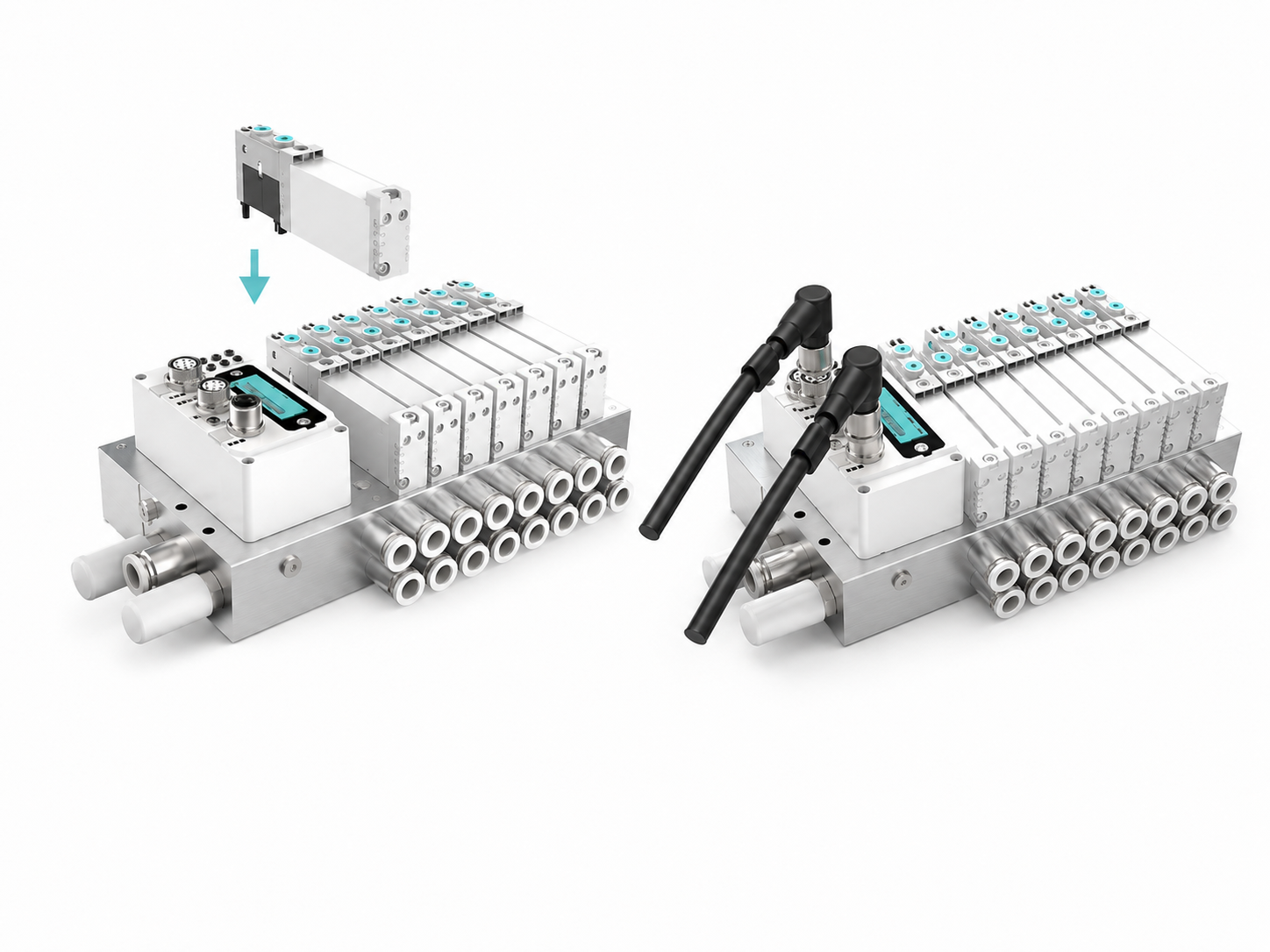

Схема с DECOWELL

  • Один модульный узел рядом с исполнительными механизмами
  • Industrial Ethernet и централизованная адресация
  • Удобное обслуживание и замена компонентов
  • Снижение трудозатрат на проектирование и монтаж

Преимущества

Линейки MTC, EV и EV-FD закрывают задачи от компактных OEM-машин до распределённых систем с полевыми I/O и расширенной диагностикой.

IP

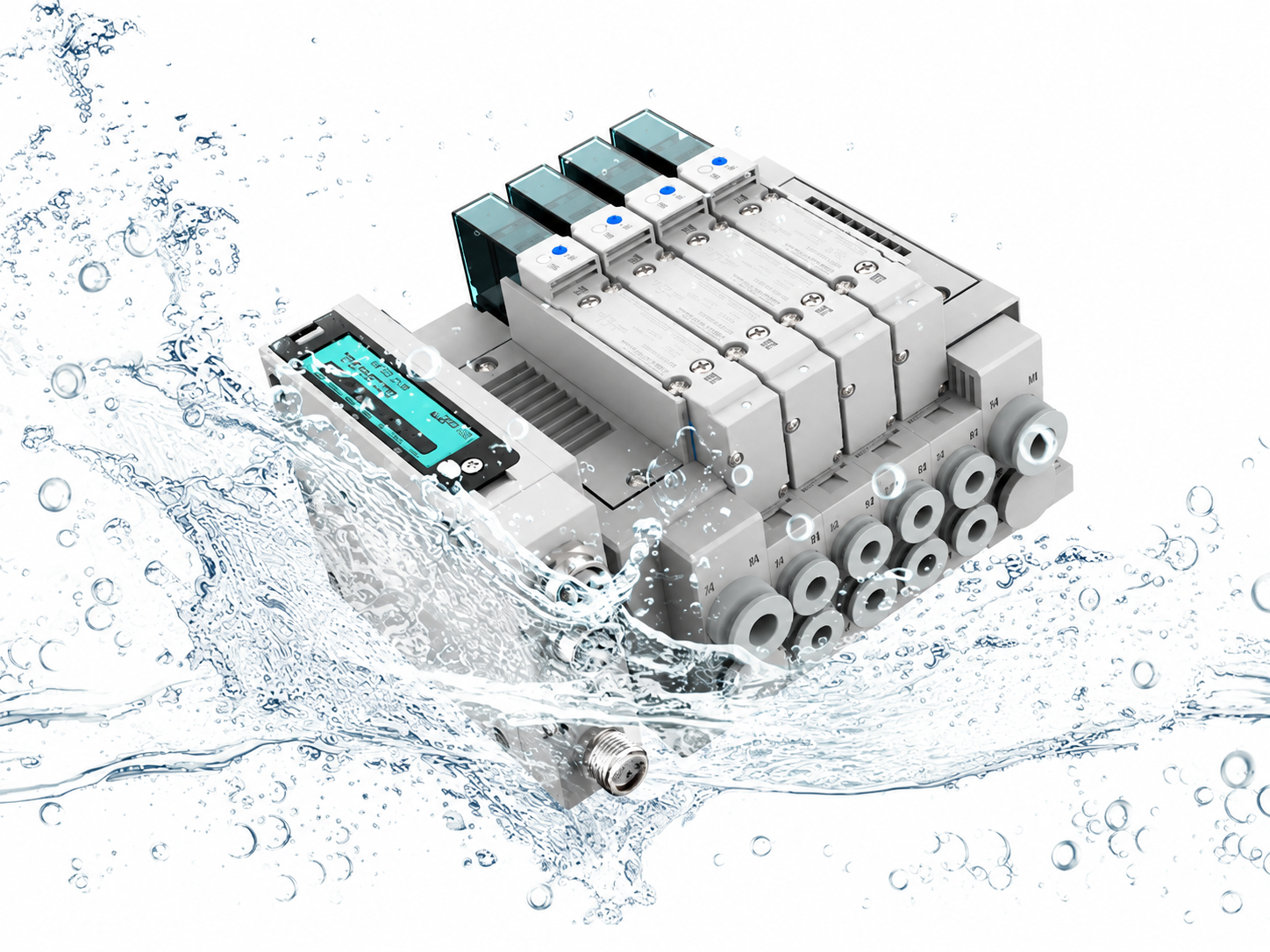

Высокая защита

MTC и EV — IP67, EV-FD — IP65. Возможность установки ближе к исполнительным механизмам.

NET

Интеграция в сеть

Поддержка EtherCAT, PROFINET, EtherNet/IP, CC-Link и других сетей в зависимости от серии.

I/O

Модульность

Расширение функционала за счёт дискретных и аналоговых модулей ввода/вывода в MTC-E.

SRV

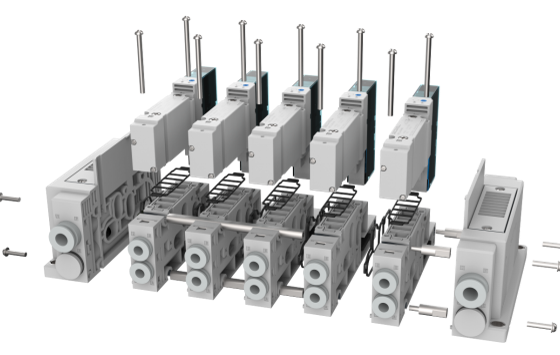

Обслуживание

Быстрая замена клапанов, наглядная диагностика, снижение простоев оборудования.

Сравнение серий

Ключевые отличия MTC, EV и EV-FD с точки зрения защиты, архитектуры, пилотного управления и интерфейсов.

Параметр MTC EV EV-FD
Позиционирование Многофункциональная модульная система Классический универсальный пневмоостров Новое поколение компактных пневмоостровов
Степень защиты IP67 IP67 IP65
Типы баз MTC-C / MTC-E Series 1 / 2 / 3 F1 / F2
Ширина клапана Зависит от исполнения 12,5 / 16 / 18,5 мм 10 мм (F1) / 14 мм (F2)
Расход По исполнению По типоразмеру 300 л/мин (F1), 600 л/мин (F2)
Пилотное управление Внутренний пилот Внутренний пилот Внутренний / внешний пилот
Макс. количество позиций До 24 До 24 (Bus) / зависит от Multi-Pin До 24
Функции распределителей A–H, X A–D A–I
Промышленные протоколы EtherCAT, PROFINET, EtherNet/IP, CC-Link PROFINET, EtherCAT, EtherNet/IP, CC-Link IE, CANopen, IO-Link, I/O EtherCAT, PROFINET, EtherNet/IP, Modbus TCP, CC-Link IE Field Basic, WellBUS
Дополнительные I/O Да, для MTC-E Нет Нет
Сертификация ETG, PI, CLPA UL, CE CE
MTC — для задач с модульностью, I/O и полевой интеграцией; EV — универсальный пневмоостров IP67; EV-FD — компактность, удобство обслуживания и гибкость пилотного управления.

Функции распределителей

Доступность функций зависит от серии.

MTC

A B C D E F G H X

A — 5/2 односторонний, B — 5/2 двусторонний, C — 5/3 закрытый центр, D — 5/3 на выхлоп, E — 5/3 центр под давлением, F/G/H — 2×3/2, X — заглушка.

EV

A B C D

Доступны четыре базовые функции: A, B, C и D.

EV-FD

A B C D E F G H I

Полный набор A–I, включая исполнения для вакуума и сдвоенные 3/2-распределители.

Протоколы и интеграция

Пневмоострова DECOWELL интегрируются в популярные платформы промышленной автоматизации.

Поддерживаемые протоколы

EtherCAT PROFINET EtherNet/IP CC-Link CC-Link IE Field Basic Modbus TCP CANopen IO-Link I/O WellBUS

Файлы и примеры интеграции

  • GSDML для PROFINET
  • ESI XML для EtherCAT
  • EDS для EtherNet/IP
  • Русскоязычные руководства
  • TwinCAT
  • CODESYS
  • Omron Sysmac Studio
  • Siemens TIA Portal

Интеллектуальная диагностика

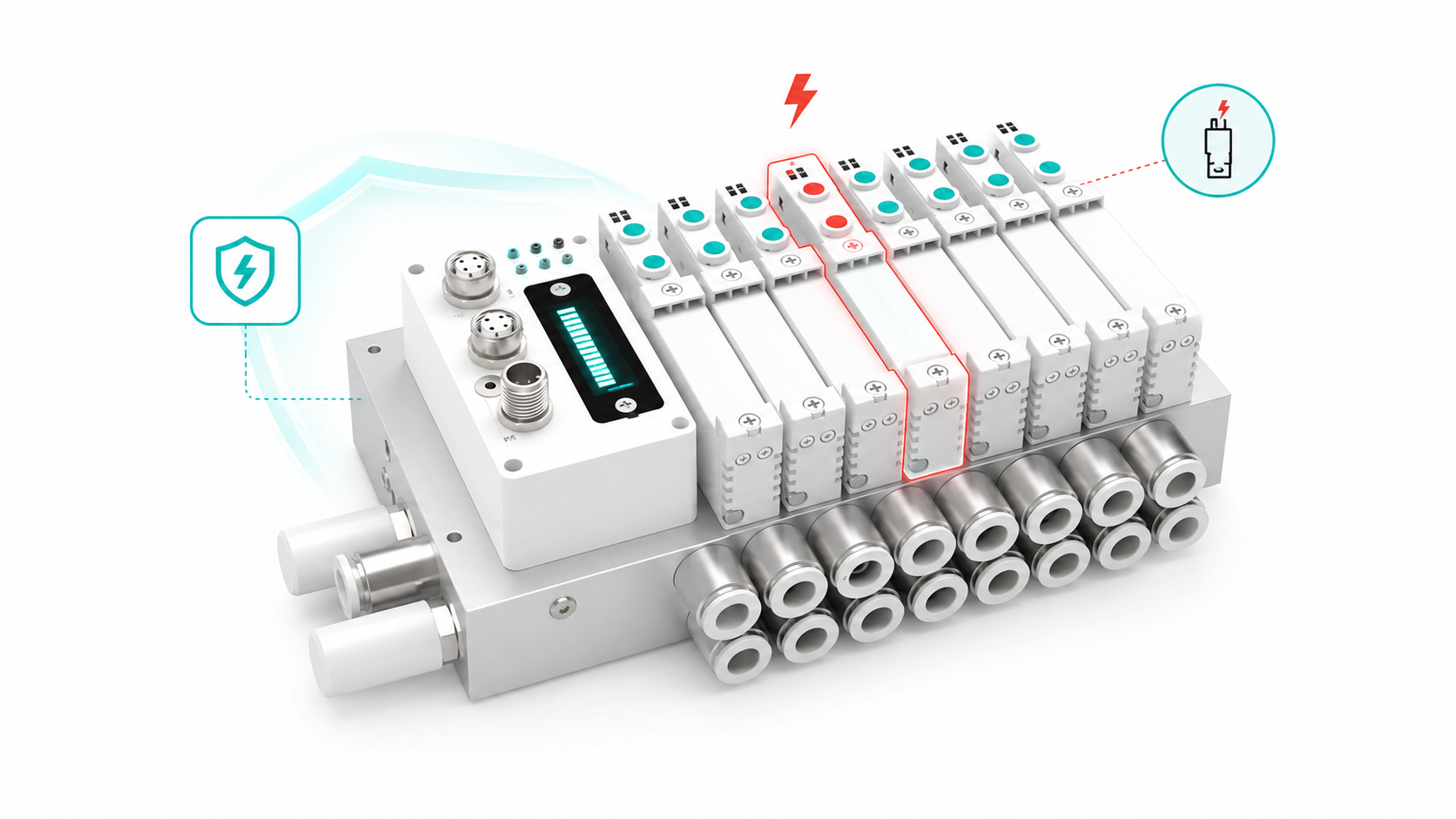

Контроль КЗ

Защита катушек и локализация отказов.

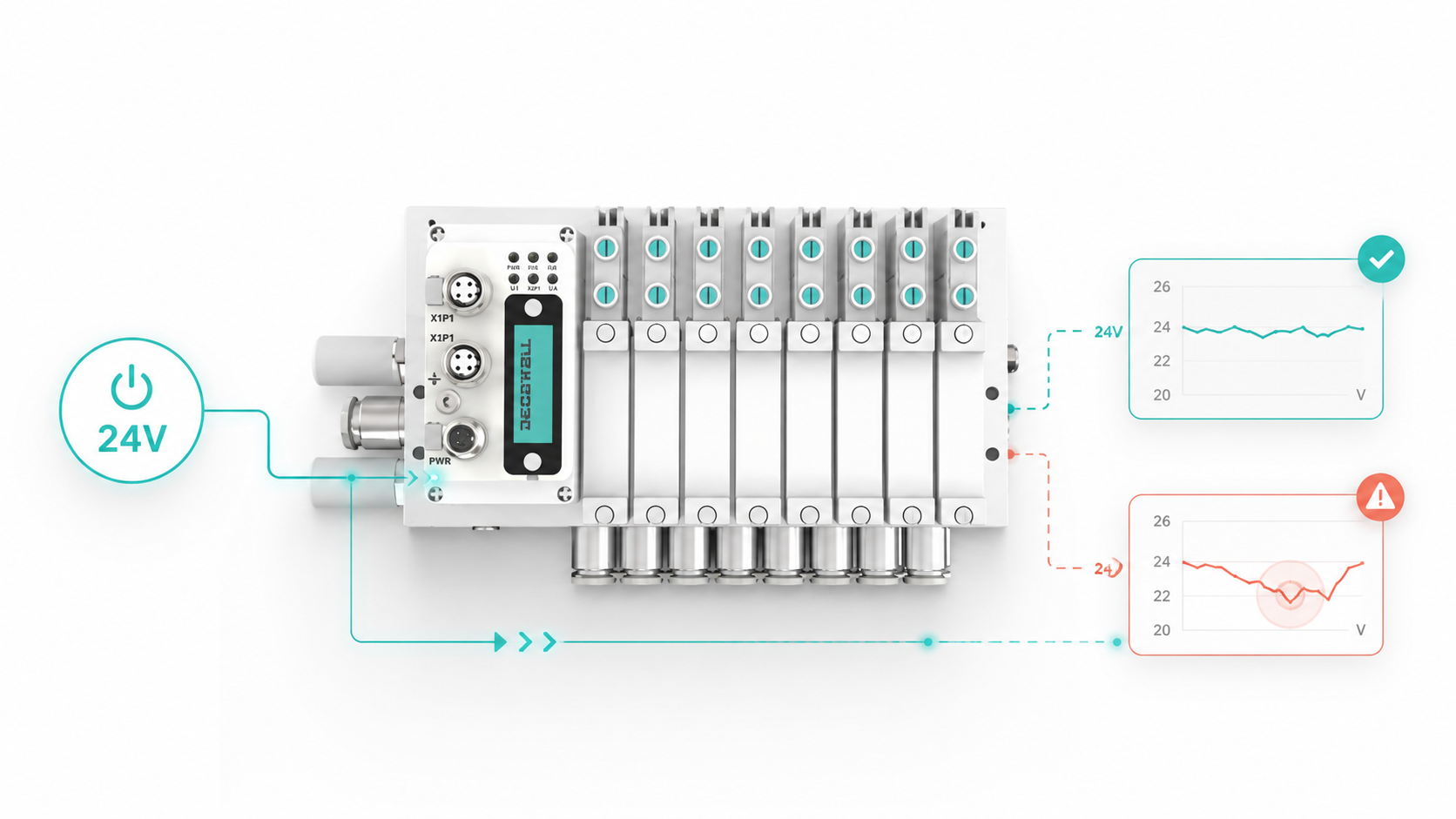

Контроль напряжения

Отслеживание состояния питания 24 В.

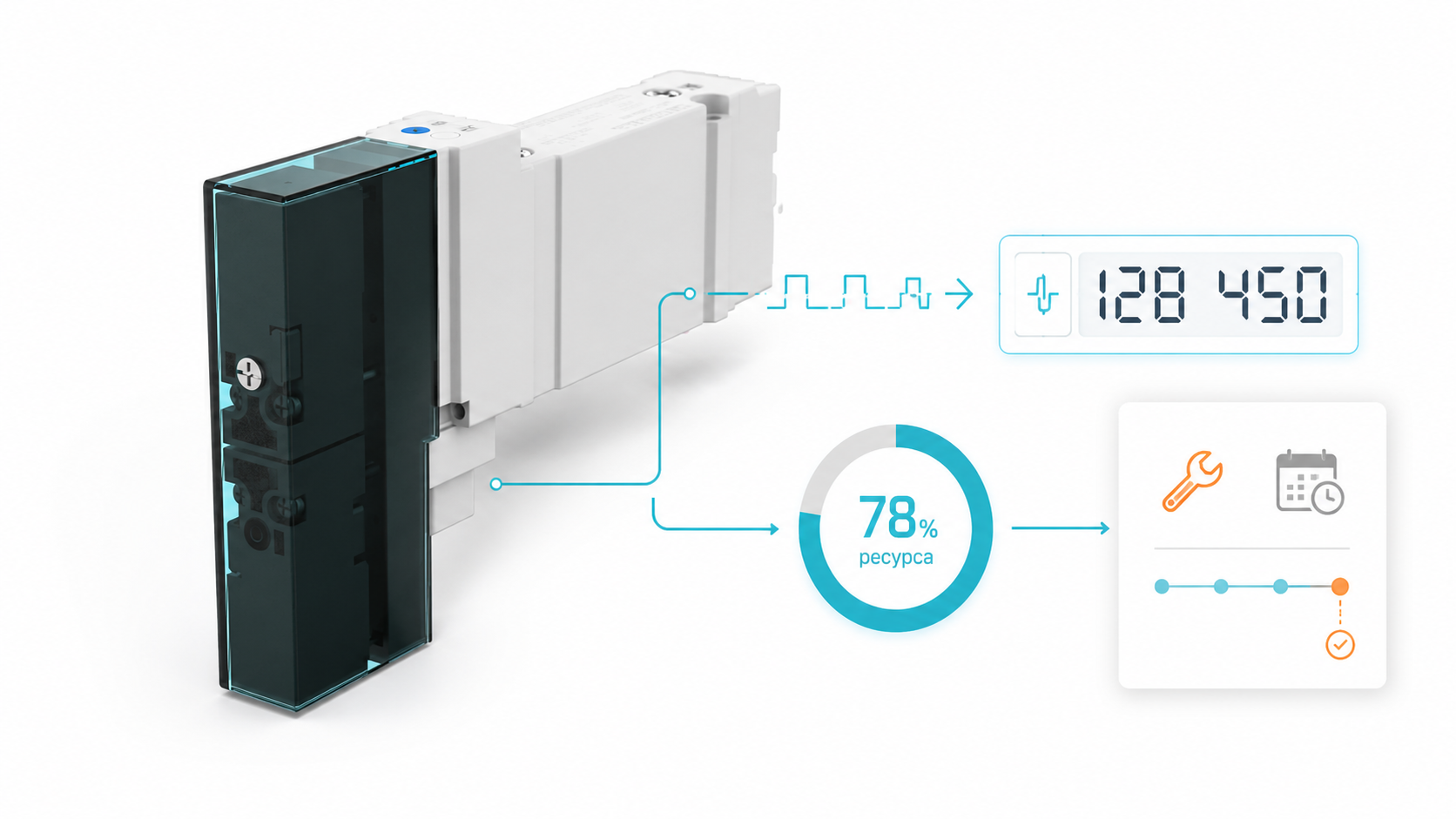

Счётчик срабатываний

Поддержка обслуживания по ресурсу.

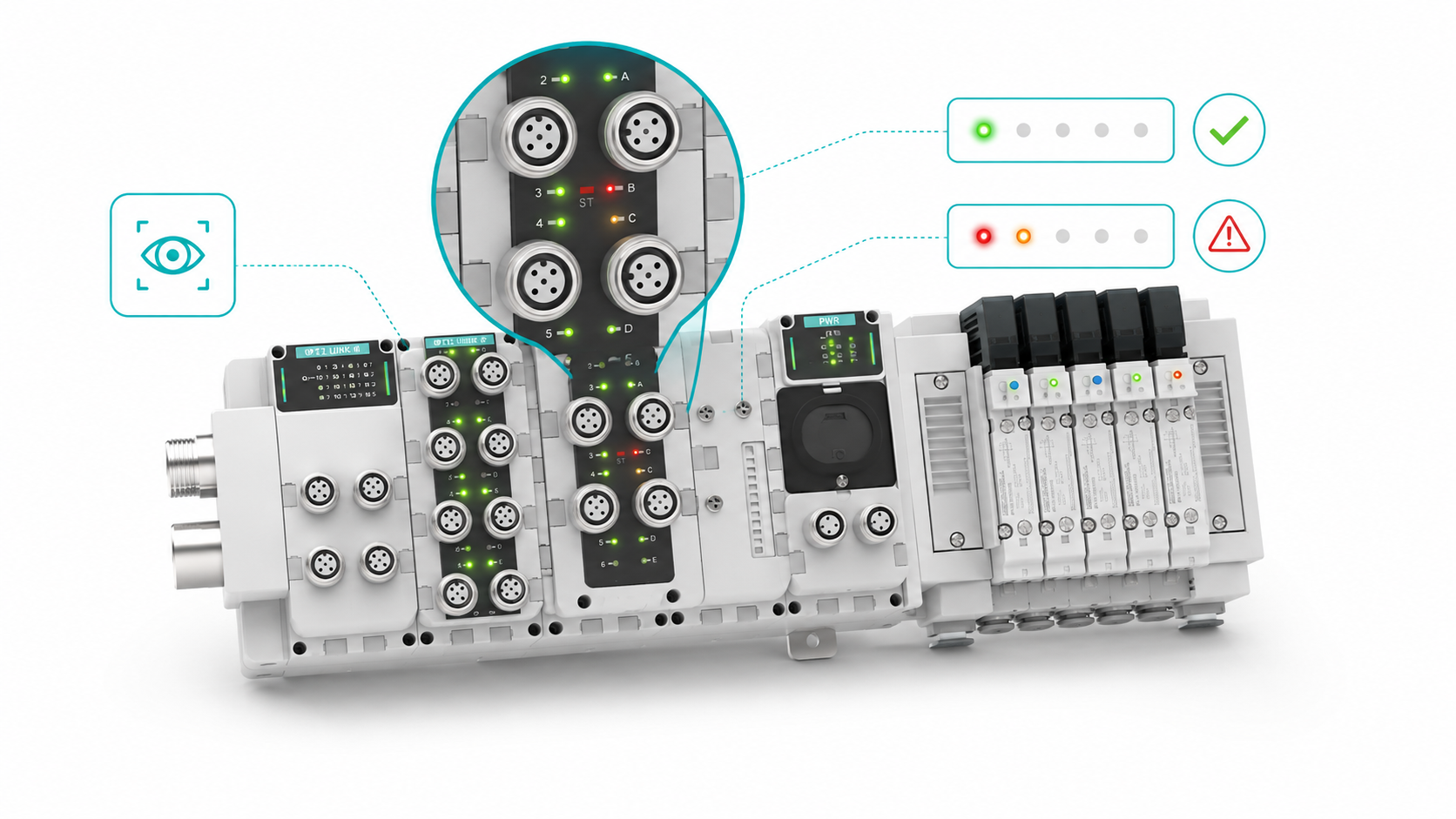

LED-индикация

Локальная диагностика непосредственно на оборудовании.

Области применения

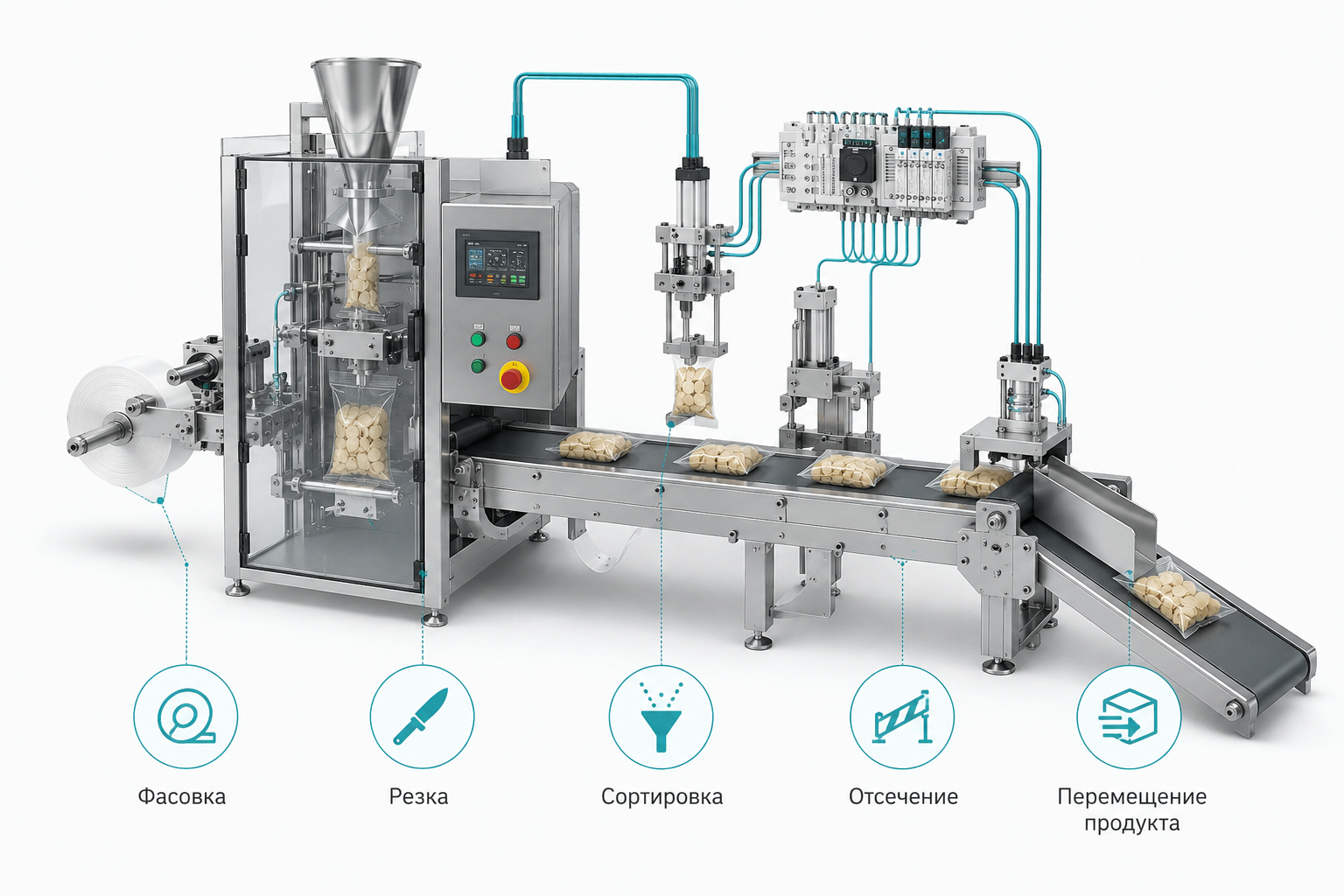

Упаковочные машины

Фасовка, резка, сортировка, манипуляция продуктом.

Станкостроение

Зажимы, подача, продувка, вспомогательная автоматика.

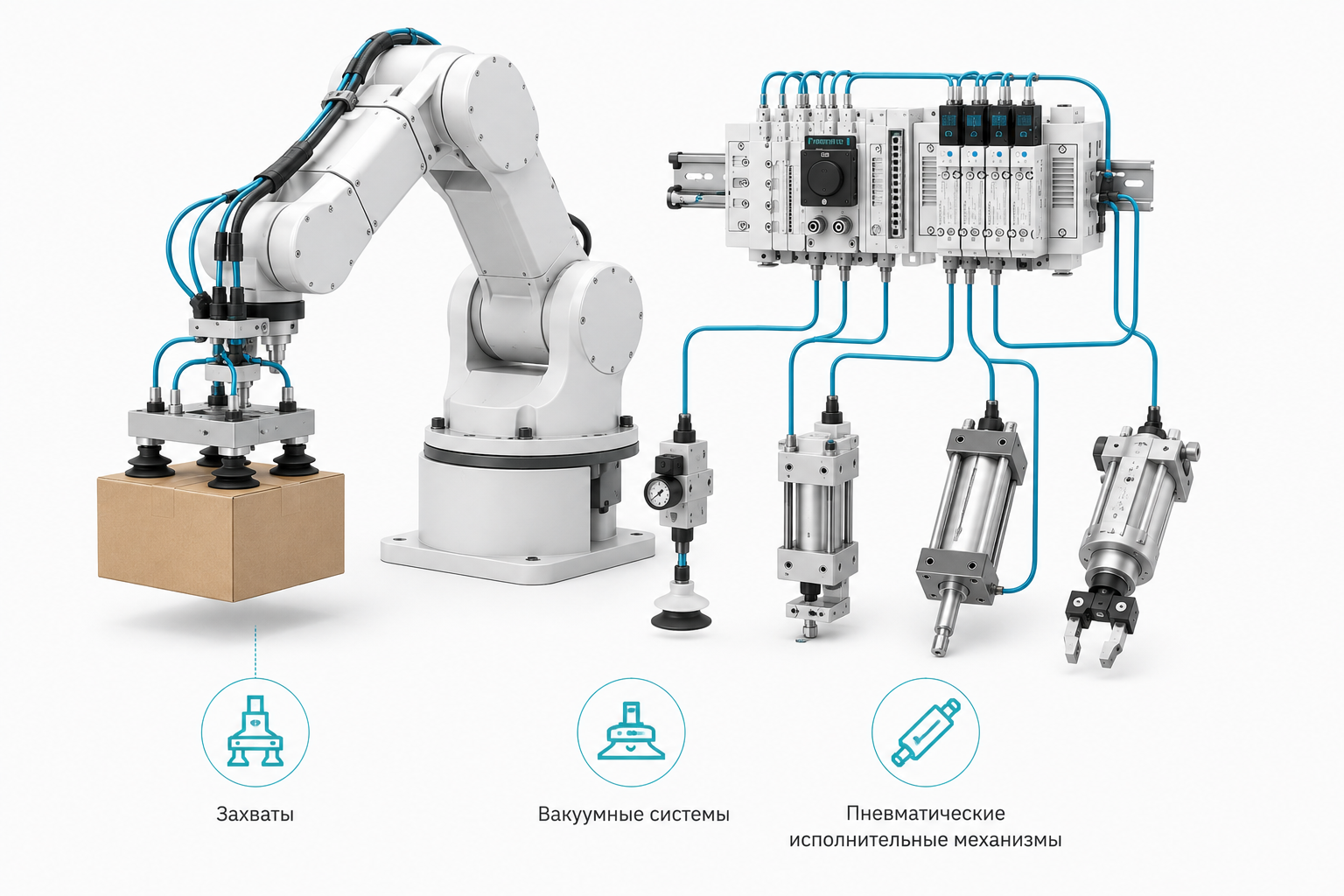

Робототехника

Захваты, исполнительные механизмы, вакуумные контуры.

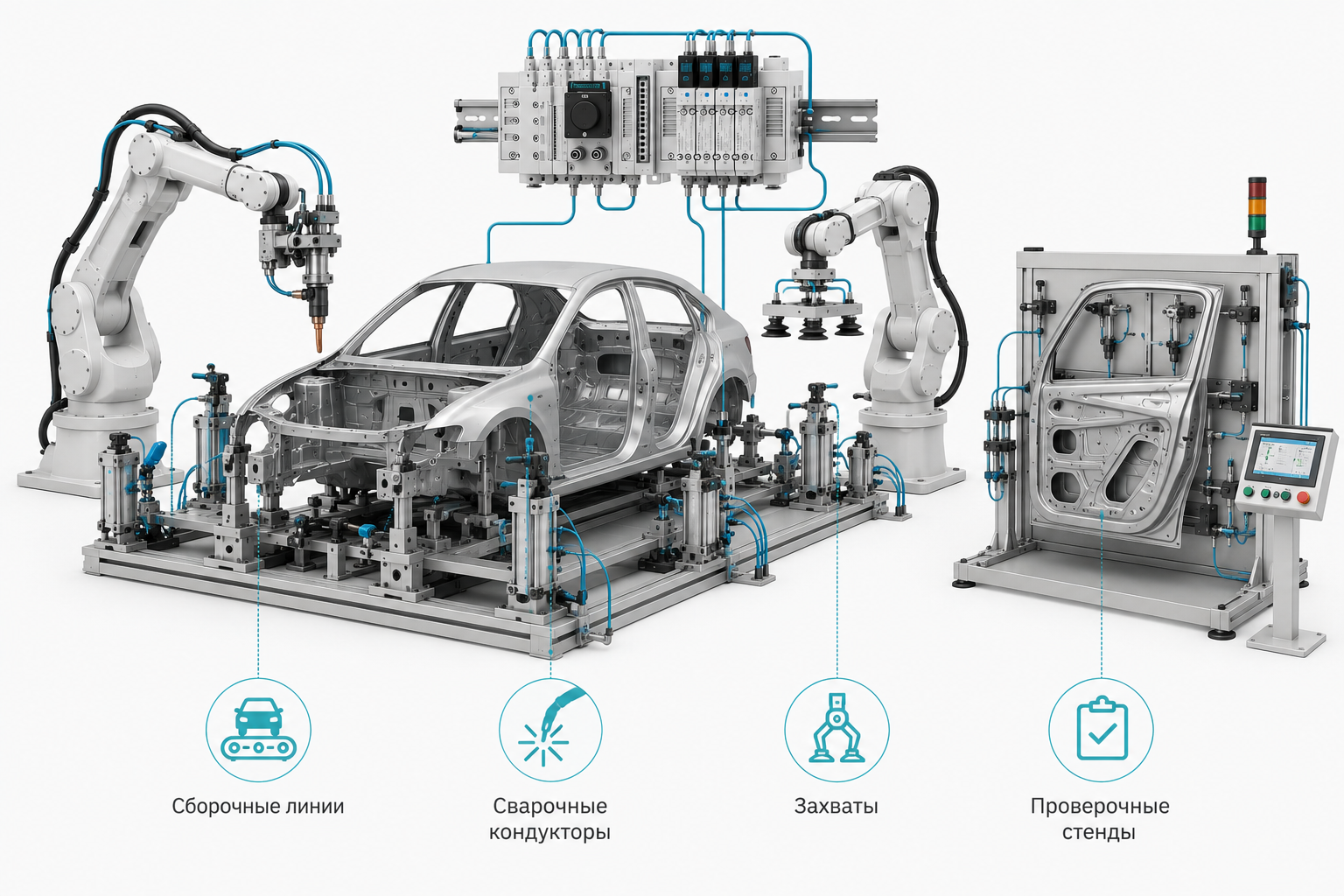

Автомобилестроение

Сборочные линии, сварочные кондукторы, стенды.

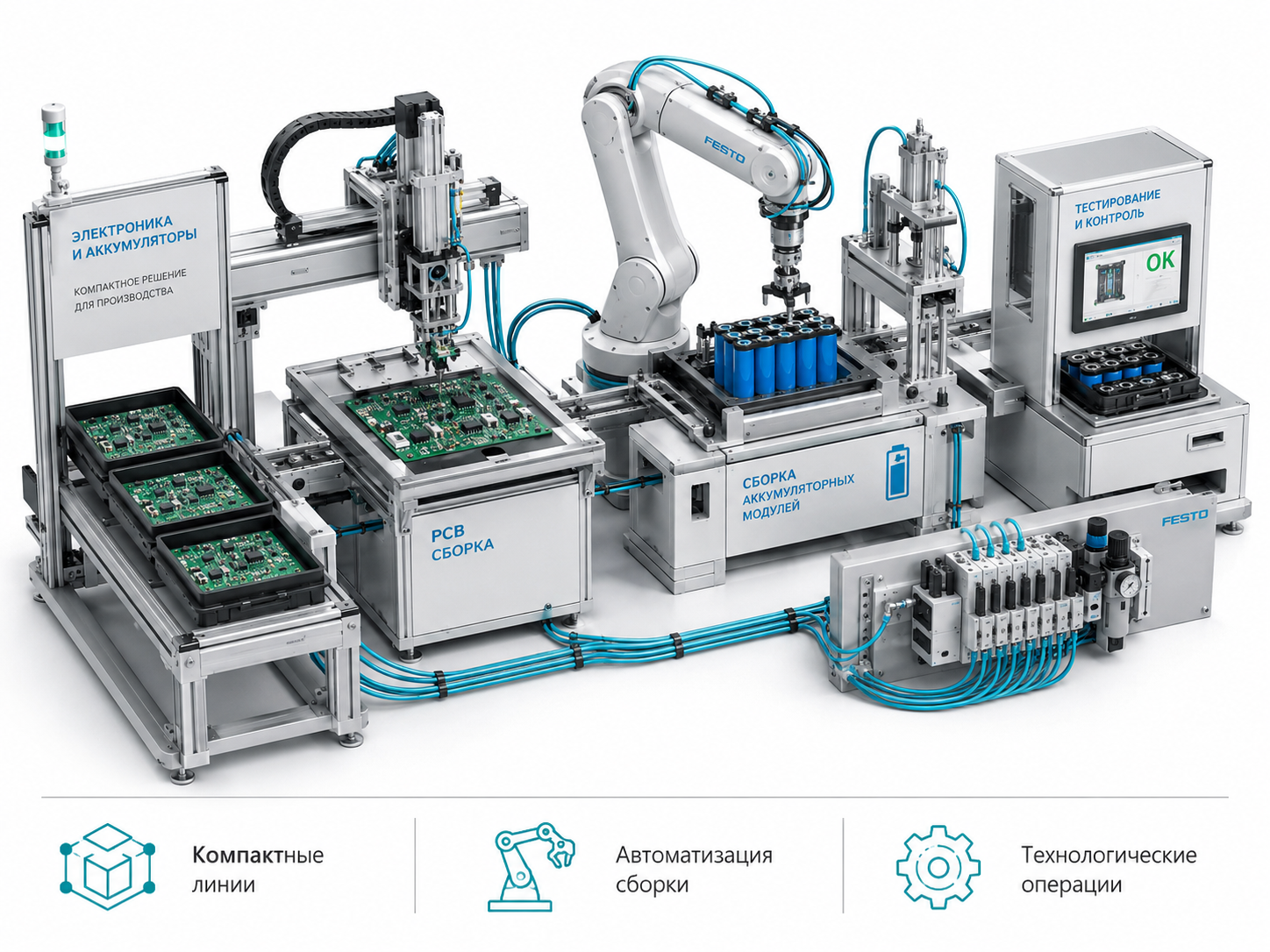

Электроника и аккумуляторы

Компактные линии, чистые зоны, автоматизированные процессы.

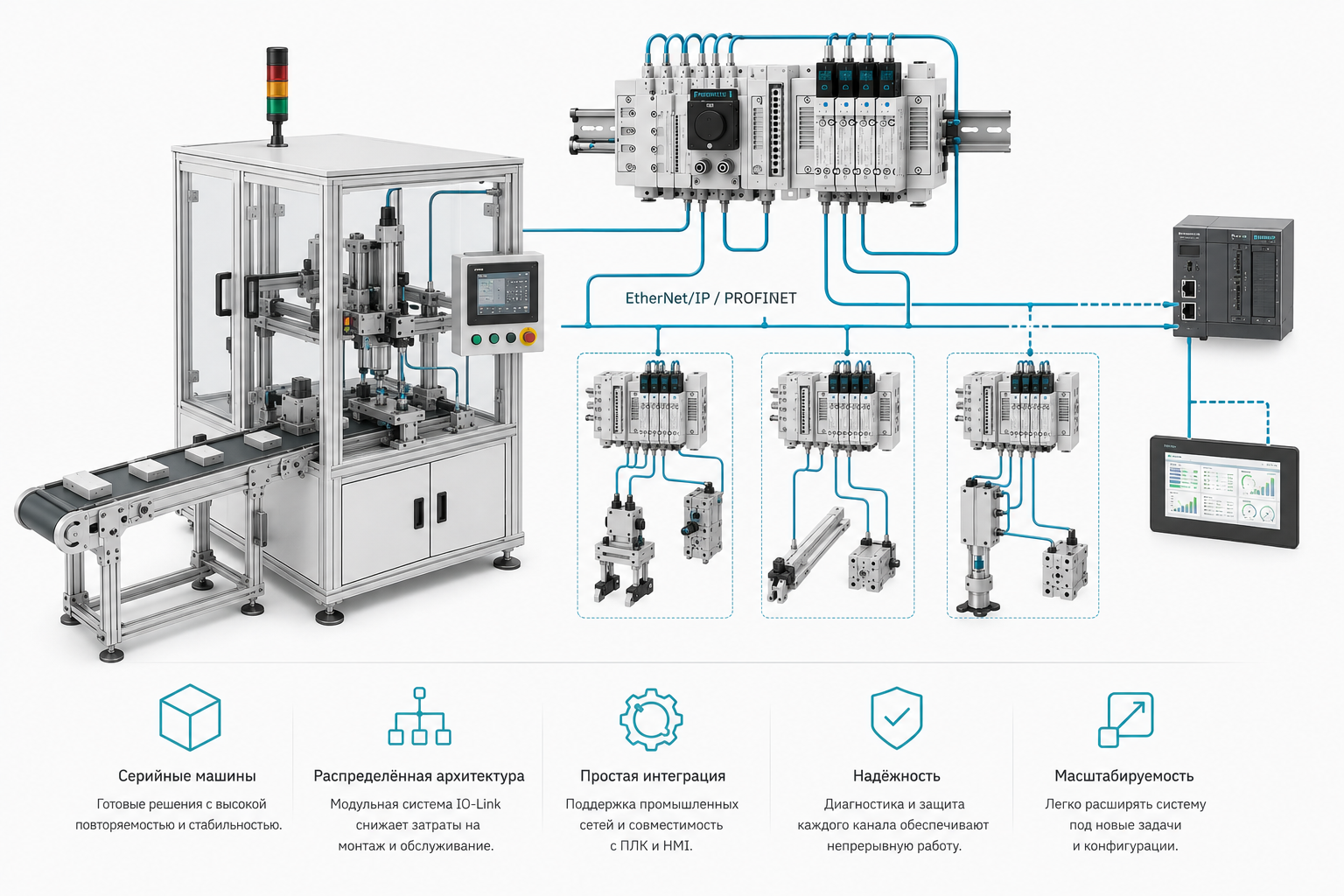

OEM-оборудование

Машины и распределённые системы управления.

FAQ

Пневмоостров сокращает количество проводки, упрощает монтаж, улучшает диагностику и снижает трудоёмкость интеграции.
MTC подходит, когда нужны модульность и дополнительные I/O. EV — универсальное решение IP67. EV-FD — компактная серия с поддержкой внутреннего и внешнего пилота.
Да. В зависимости от серии доступны PROFINET, EtherCAT, EtherNet/IP и другие интерфейсы, а также соответствующие файлы конфигурации.
Да. Используйте конфигуратор или передайте параметры проекта инженеру.

Серия MTC

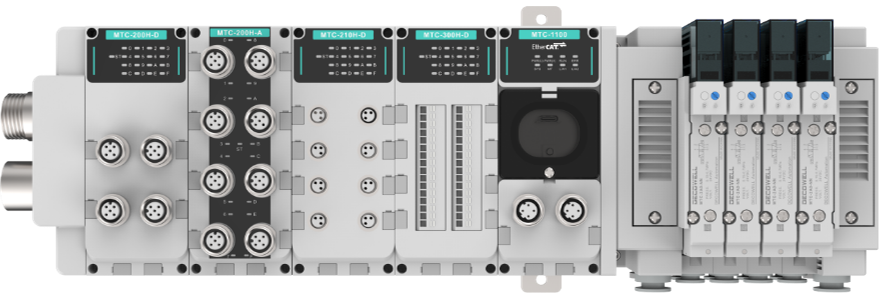

MTC — многофункциональные пневмоострова DECOWELL со степенью защиты IP67, ориентированные на модульность, полевую интеграцию и расширение за счёт I/O-модулей.

Пневмоостров DECOWELL MTC
IP67 EtherCAT PROFINET EtherNet/IP CC-Link -10…+60 °C 0,15…0,7 МПа
  • Два исполнения: MTC-C и MTC-E
  • До 24 клапанных позиций
  • Поддержка внешних модулей ввода/вывода у MTC-E
  • Дискретные и аналоговые I/O
  • Внутренний пилот
  • Функции A–H и X

MTC-C и MTC-E

MTC-C

Компактное исполнение для задач без необходимости дальнейшего расширения I/O.

MTC-E

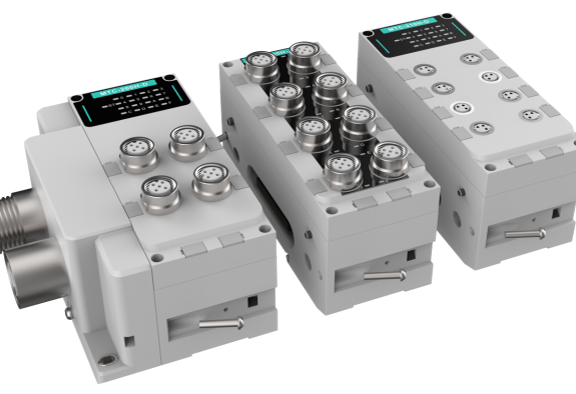

Расширяемая архитектура с поддержкой до 24 клапанных позиций и до 9 внешних I/O-модулей.

I/O модули для MTC-E

Для MTC-E доступны дискретные и аналоговые модули ввода/вывода.

Дискретные входы

MTC-200H-A — 16DI NPN, M12
MTC-210H-A — 16DI PNP, M12
MTC-200H-D — 16DI NPN
MTC-210H-D — 16DI PNP

Дискретные выходы

MTC-300H-A — 16DO NPN, M12
MTC-310H-A — 16DO PNP, M12
MTC-300H-D / MTC-310H-D — 16DO

Аналоговые I/O

MTC-4C54-A — 4AI, 16 бит, 0,05%
MTC-4C58-A — 8AI, 16 бит, 0,05%
MTC-5C54-A — AO, 16 бит, 0,05%
MTC-5C58-A — 8AO, 16 бит, 0,05%

MTC-IL-01 — коммуникационный адаптер IO-Link В разработке

Технические характеристики MTC

Степень защиты IP67
Протоколы EtherCAT, PROFINET, EtherNet/IP, CC-Link
Рабочее давление 0,15 ~ 0,7 МПа
Рабочая температура -10 ~ +60 °C
Пилот Внутренний
Функции клапанов A–H, X
Монтаж DIN-рейка 35 мм / монтаж на панель
Фитинги 4 / 6 / 8 / 10 / 12 мм

Пример конфигурации MTC

Пример кода конфигурации
MTC-E-PN-A6B2X2-L-08-06-DIN-A
MTC-E
Расширяемая база
PN
PROFINET
A6B2X2
6 клапанов A, 2 клапана B, 2 резервных позиции
L
Левый подвод воздуха
08 / 06
Подача 8 мм, рабочие выходы 6 мм
DIN
DIN-рейка 35 мм

Подбор серии MTC

Передайте параметры вашего проекта или используйте конфигуратор.

Подобрать MTC

Серия EV

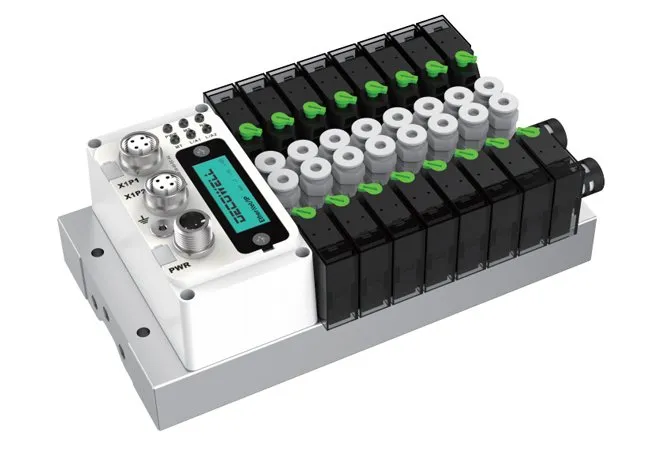

EV — универсальный клапанный терминал DECOWELL со степенью защиты IP67, несколькими типоразмерами и поддержкой шинного и многоконтактного управления.

DECOWELL EV
IP67 Series 1 / 2 / 3 Internal Pilot UL CE
  • 12,5 / 16 / 18,5 мм
  • A–D
  • Bus / Multi-Pin
  • До 24 позиций
  • Только внутренний пилот

Типоразмеры EV

Series 1

Ширина клапана 12,5 мм, рабочие порты M5.

Series 2

Ширина клапана 16 мм, рабочие порты G1/8".

Series 3

Ширина клапана 18,5 мм, рабочие порты G1/4".

Управление и подключение

Bus Type

  • До 24 клапанных позиций
  • Управление по промышленной сети
  • До 48 соленоидов

Multi-Pin

  • 25-pin: до 24 односторонних или 12 двусторонних
  • 40-pin: до 24 односторонних или 16 двусторонних

Технические характеристики EV

Степень защиты IP67
Протоколы PROFINET, EtherCAT, EtherNet/IP, CC-Link IE, CANopen, IO-Link, I/O
Рабочее давление 0,15 ~ 0,7 МПа
Температура -10 ~ +60 °C
Функции A, B, C, D
Пилот Внутренний
Сертификация UL, CE

Пример конфигурации EV

Пример
EV-EC-S2-A8B2-L-08-06-DIN-A
EV
Серия EV
EC
EtherCAT
S2
Клапаны 16 мм
A8B2
8 × A + 2 × B

Подбор серии EV

Подобрать EV

Серия EV-FD

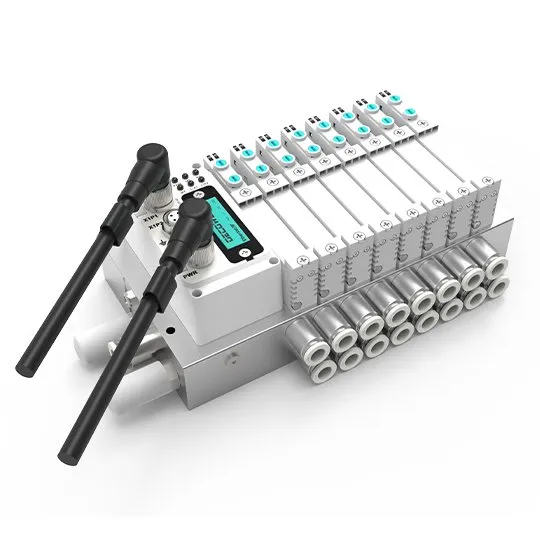

EV-FD — компактная серия нового поколения, рассчитанная на высокую плотность монтажа, гибкое пилотное управление и быстрое обслуживание.

DECOWELL EV-FD
IP65 F1 / F2 Internal / External Pilot Quick-plug CE
  • F1 — 10 мм, 300 л/мин
  • F2 — 14 мм, 600 л/мин
  • A–I
  • До 24 позиций
  • Внутренний / внешний пилот

Базы F1 и F2

F1

Ширина клапана 10 мм. Расход 300 л/мин. Для цилиндров примерно до Ø50 мм при скорости до 300 мм/с.

F2

Ширина клапана 14 мм. Расход 600 л/мин. Для цилиндров примерно до Ø63 мм при скорости до 300 мм/с.

F1 и F2 нельзя смешивать в одном пневмоострове.

Пилотное управление EV-FD

Внутренний пилот

Рабочее давление 1,5 ~ 8 бар.

Внешний пилот

Рабочее давление 0 ~ 8 бар. Управляющее давление внешнего пилота: 2 ~ 8 бар.

Для переключения используется EV-FD-QHLD.

Особенности конструкции

Bottom-insert

Скрытые нижние электрические соединения.

Sub-base / Manifold

Два исполнения расположения рабочих портов.

Quick-plug

Замена коммуникационного модуля без демонтажа пневматики.

Характеристики EV-FD

Степень защиты IP65
Протоколы EtherCAT, PROFINET, EtherNet/IP, Modbus TCP, CC-Link IE Field Basic, WellBUS
Внутренний пилот 1,5 ~ 8 бар
Внешний пилот 0 ~ 8 бар
Температура -10 ~ +60 °C
Функции A–I
Сертификация CE

Пример конфигурации EV-FD

Пример
EV-FD-PN-F1-A8B2-L-08-06-DIN-E-C
EV-FD
Серия
PN
PROFINET
F1
10 мм / 300 л/мин
A8B2
8 × A + 2 × B
E
Внешний пилот

Подберите пневмоостров за несколько шагов

Конфигуратор автоматически ограничивает выбор только совместимыми компонентами.

1

Серия

MTC, EV или EV-FD

2

Управление

Bus / Multi-Pin

3

Протокол

Выбор совместимого интерфейса

4

Клапаны и I/O

Функции, позиции, модули

5

Результат

Предварительная конфигурация

Как выбрать серию

MTC

Если нужны дополнительные I/O, расширяемость, IP67 и децентрализованная архитектура.

EV

Универсальный вариант IP67 с несколькими типоразмерами клапанов и Multi-Pin.

EV-FD

Для высокой плотности, компактных клапанов и внешнего пилотного управления.

Правила совместимости

Учитывается автоматически

  • MTC — внутренний пилот
  • EV — внутренний пилот
  • EV-FD — внутренний / внешний пилот
  • F1 и F2 не смешиваются
  • I/O MTC доступны только для MTC-E
  • Multi-Pin EV ограничивает число двухкатушечных клапанов

Результат

  • Серия
  • Управление
  • Протокол
  • База
  • Функция клапана
  • Количество позиций
  • Пилот
  • I/O
  • Предварительный код

Конфигуратор

Выберите параметры. Несовместимые варианты автоматически исключаются.

Максимум зависит от выбранной конфигурации.
Доступно только для MTC-E.
Совместимая конфигурация
Конфигуратор DECOWELL

Предварительный результат

Серия
Управление
Протокол
База
Функция
Позиции
Пилот
I/O
Монтаж
Код
Документация Отправить инженеру

Документация

PDF • Каталог

Каталог DECOWELL

Пневмоострова MTC, EV и EV-FD.

Скачать PDF
PDF • MTC

Datasheet MTC

Характеристики, I/O и конфигурации.

Скачать
PDF • EV

Datasheet EV

Типоразмеры и варианты управления.

Скачать
PDF • EV-FD

Datasheet EV-FD

F1/F2, пилот и конфигурации.

Скачать

Файлы интеграции

PROFINET

GSDML

Файлы описания устройства для PROFINET.

Скачать
EtherCAT

ESI XML

Файлы описания EtherCAT.

Скачать
EtherNet/IP

EDS

Файлы описания EtherNet/IP.

Скачать

Руководства

TwinCAT

Beckhoff TwinCAT 3

Настройка EtherCAT.

CODESYS

CODESYS

Импорт ESI и настройка обмена.

Omron

Sysmac Studio

Настройка проекта и картирования I/O.

Видео и 3D

STEP / CAD

3D-модели

CAD-модели для проектирования.

Video

Видеообзоры

Монтаж, подключение и обслуживание.

Support

Техническая поддержка

Помощь инженера с подбором и интеграцией.
