Спецификация
Реализация корпуса | |
| Внешний вид и материал | Пластик |
| Монтаж | На DIN-рейку |
Тип установленного процессора | |
| Установленный процессор | ARM Cortex A8 |
| Тактовая частота | 0.8 ГГц |
Установленный накопитель | |
| Объем памяти Flash | 16 МБ |
Слоты расширения | |
| Максимальное количество подключаемых модулей | 16 |
| Совместимые модули | Модули серии XG |
Операционная система и ПО | |
| Способ конфигурирования | IEC 61131-3 |
| Среда разработки | CoDeSys |
Цифровой ввод | |
| Количество каналов DI | 18 |
| Тип дискретного входа | Мокрый контакт |
| Приемник/Источник | Приемник |
| Уровень логической "1" | 24 В |
| Тип сигнала | AB Phase |
| Разрядность счетчика | 32 Бит |
| Каналов измерения частоты/импульсов | 4 |
| Максимальная частота | 200 кГц |
Цифровой вывод | |
| Количество каналов DO | 8 |
| Тип (транзистора, реле) | Открытый коллектор |
| Приемник/источник | Приемник (NPN) |
| Максимальный ток на выходе | 300 мА |
| Выходное напряжение | 5~30 В |
Сетевые порты | |
| Количество Ethernet-разъемов | 2 |
| Количество 10/100 Mb Ethernet | 2 |
Порты ввода-вывода | |
| Всего последовательных портов | 3 |
| Количество разъемов RS-232 | 1 |
| Количество разъемов RS-485 | 2 |
Протоколы связи | |
| Промышленные протоколы | Modbus RTU, Modbus TCP, EtherCAT master |
Размеры | |
| Ширина | 48 мм |
| Глубина | 130 мм |
| Высота | 133.4 мм |
Электропитание | |
| DC входное напряжение | 24...24 В |
Требования к условиям использования | |
| Рабочая температура | 0...60 °C |
| Влажность | 5-95% |
Файлы
Документация
📄 Руководство пользователя по программному обеспечению XS
📄 Руководство пользователя по аппаратному обеспечению XS серии
📄 Руководство пользователя по подключению приводов к XS серии
📄 Описание типа средства измерений
3D модель
Чертежи
Программное обеспечение
Вопросы о товаре
Александр
XJ_ModInfo, 1.0.0.1 (Xinje) Где можно скачать эту библиотеку
Добрый день, Александр

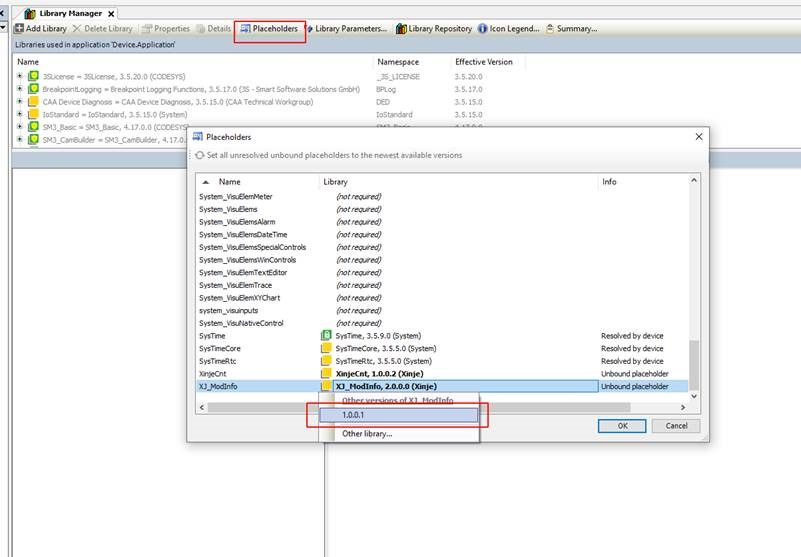

Библиотека XJ_ModInfo версии 1.0.0.1 входит в target-файл Xinje и автоматически подключается при его использовании. Если в проекте указана другая версия — просто скорректируйте её через Placeholders в Менеджере библиотек. Отдельная загрузка библиотеки не требуется.

Библиотека XJ_ModInfo версии 1.0.0.1 входит в target-файл Xinje и автоматически подключается при его использовании. Если в проекте указана другая версия — просто скорректируйте её через Placeholders в Менеджере библиотек. Отдельная загрузка библиотеки не требуется.
